新能源制冷加熱一體機控制原理

制冷加熱控溫系統需滿足設備遠程控制，控制出口溫度和出口流量，顯示回口溫度、出口壓力、流速。本設備采用單一循環乙二醇防凍液由循環泵驅動經過加熱器、制冷換熱器進行熱冷交換，達到所需溫度。

本設備采用全密閉管道式設計，乙二醇防凍液在一個密閉系統中，帶有膨脹容器。采用高效板式熱交換器，降低導熱液需求量的同時，提高系統的熱量利用率，達到快速升降溫度。

流量調節是通過循環泵于流量調節閥控制，通過流量傳感器反饋給 PLC，PID 調節流量比例調節閥調節相關開度，控制所需要的流量。

設備循環管路安裝有壓力傳感器，通過4~20mA 信號傳給 PLC系統，顯示當前的壓力。

制冷加熱控溫系統機組主要配件包括制冷壓縮機、冷凝器、油分離器、中間換熱器、循環泵、干燥過濾器、蒸發器、節流機構、加熱器、膨脹系統、循環系統、電氣控制系統、流量計、變頻器等。

制冷加熱一體機的外觀

新能源動力電池包制冷加熱一體機的控制模式：

控制模式通過三點采樣（物料溫度點、溫控系統出口溫度、溫控系統進口溫度），無模型自建樹算法

和一般抗滯后串級算法相結合。滯后預估器（無模型自建樹算法）產生一個代替過程變量 y(t) 的動態信號

yc(t)來作為反饋信號。對控制器產生一個 e(t) 信號，使控制器預判控制作用沒有大的滯后，這樣控制器總

是能夠產生一個合適的控制信號。也就是說，即使存在大滯后，這個動態信號 yc(t) 也能保持反饋回路正

常工作.而用一般 PID 來控制具有顯著時間滯后的過程，則控制器輸出在滯后時間內由于得不到合適的反饋

信號保持增長，從而導致系統響應超調大甚至使系統失控。

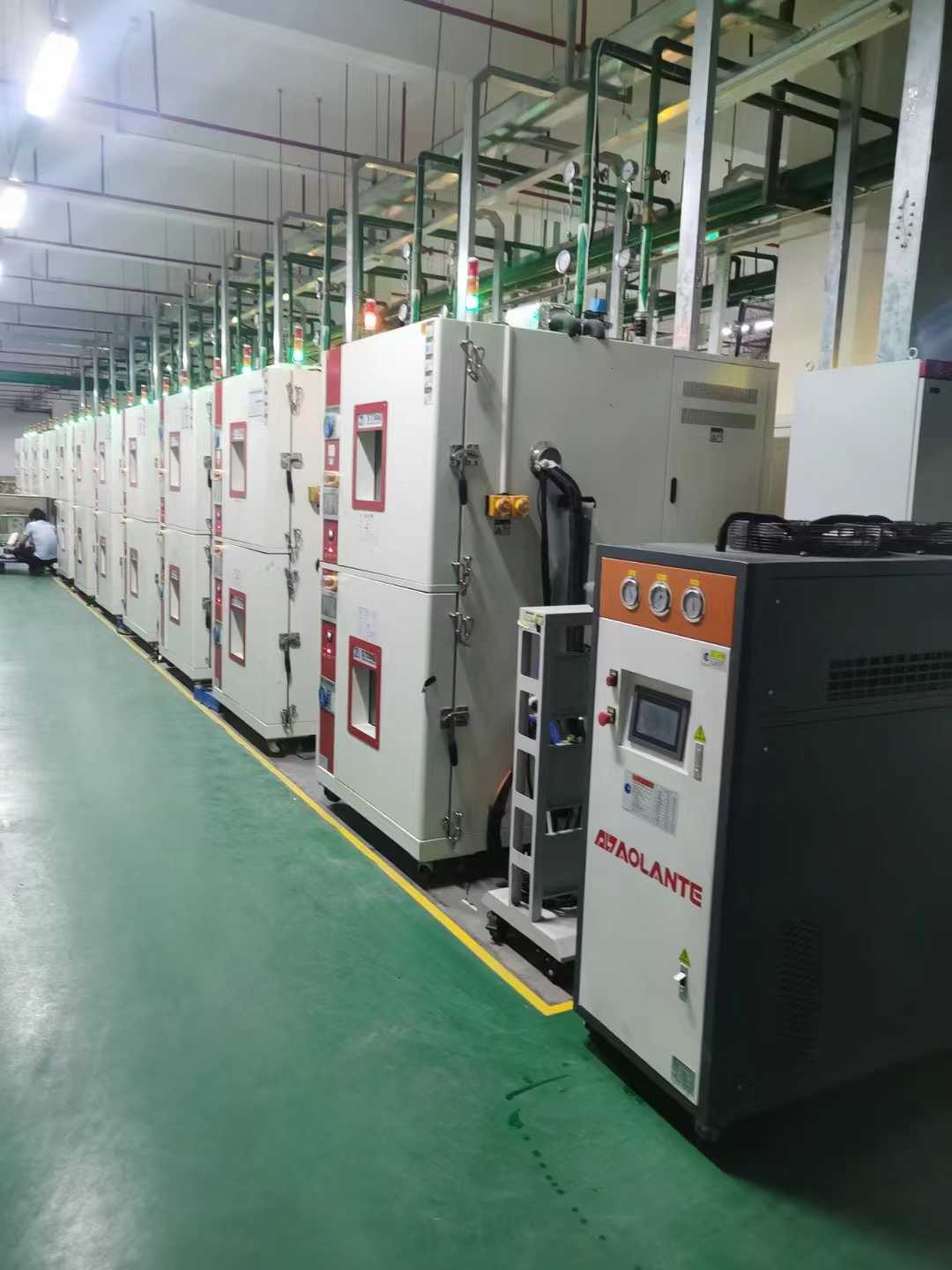

動力電池測試現場圖片：

制冷加熱一體機在動力電池測試現場 編輯

制冷加熱一體機技術要點：

1、 溫度調節范圍：-40～90℃（根據實際要求可以做-60℃），控制精度：± 0.1℃；

2、制冷量: ≥15KW@20℃，≥14KW@0℃， ≥5KW@-30℃；降溫過程樣品不充放電，樣 品升溫、恒溫過程需要充放電。（充放電過程樣品會產熱）；

制熱量：12KW； （制冷加熱功率均可定制，功率輸出可自動設定）。

3、升降溫速率：Pack 測試，-36～80℃，平均升溫速率，流量 10L/min 時≥1.2℃/min； -36～80℃，平均降溫速率，流量 10L/min 時≥1℃/min；

4、流量調節范圍：2～40L/min，流量自動調節，控制精度：±0.1L/min；采集水冷機出

口的流量； （流量控制范圍可定制）

5、壓力指標要求：0~4.0bar,進出水口壓力控制精度：±0.1bar；

6、進出口：1 進 1 出，進出口壓力、流量、溫度檢測； （可定制多通道控制）

7、水冷機需適應各種類型防凍液的使用，例如：巴斯夫防凍液；

8、整機結構：水冷一體式結構設計，配置腳輪，移動方便；

9、整機結構設計方便壓縮機電磁閥等維修更換。不允許壓縮機維修從設備頂部吊出， 需從側面打開蓋板方便檢查壓縮機的運行狀態及維修；

10、提供設備到樣品端的防凍液輸送軟管，要求軟管保溫，測試過程防凍液軟管表面不 允許結露。防凍液軟管與設備端用快卡連接，防凍液軟管與 pack 端連接根據 pack 接頭形狀尺寸連接接頭；

制冷加熱一體機通訊功能：

1、系統控制器均預留 Modbus、以太網、CAN  及 R485 通訊接口，控制器安裝遠和、本地轉換開關?？蓪崿F(xiàn) 遠 地控制適時轉換；

2、開放通訊協議，實驗室需要將水冷機和充放電池包/模組進行聯動；設備具備數據存 儲 ，數據格式可用 excel 讀??；

3、水冷機水冷液先內循環達到設定溫度后再與樣品進行外循環，即在不開啟水冷外循 環 設定并使得水溫恒定。目標溫度監控位置為水冷機出口位置（以水冷機出液口溫度為 準。
